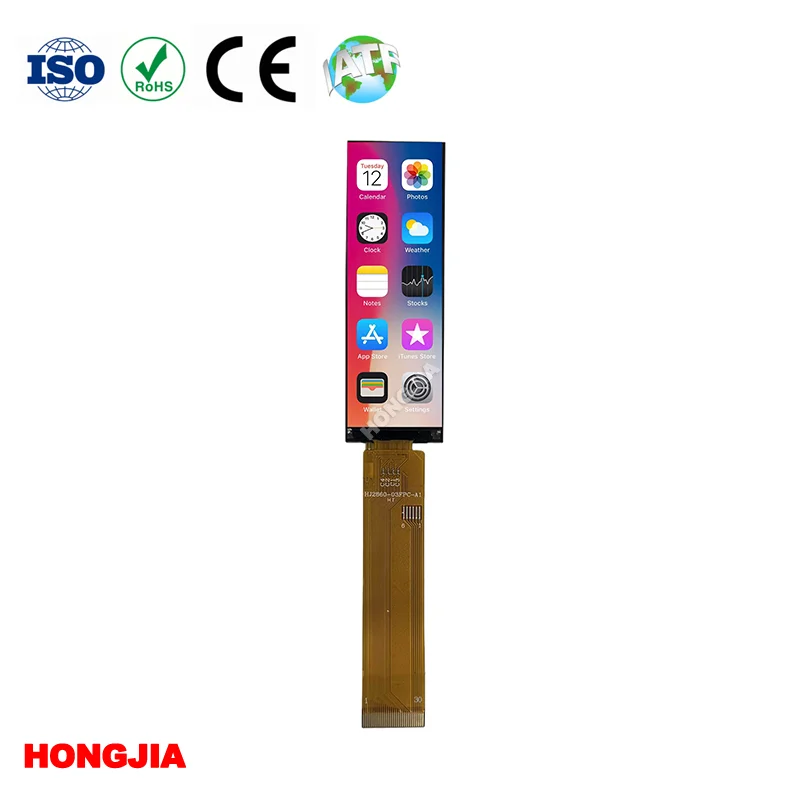

Miért a 2,86 hüvelykes, 220 × 648 méretű, bár típusú kijelző az intelligens választás a kompakt felületek kialakításához?

Az intelligens otthoni eszközök, készülékek és ipari vezérlők világában a felhasználói felületek egyre kisebbek, kreatívabbak és igényesebbek. Az olyan kijelzők iránti igény, amelyek szűk helyeken is képesek információt közvetíteni az olvashatóság feláldozása nélkül, elősegítette a sáv típusú képernyők népszerűségét. A2,86 hüvelykes, 220 × 648 sávos kijelző-tólHongjiakeskeny, hosszúkás formátumot kínál 200×648 pixeles felbontással és teljes IPS betekintési szöggel, így alkalmas állapotpanelekhez, menüfelületekhez és görgető kijelzőkhöz. Ez a cikk megvizsgálja a termék specifikációit, interfész opcióit és testreszabási szolgáltatásokat, és azt, hogy miért vált praktikus választássá a tervezők számára, akik kompakt kijelzőmegoldást keresnek intelligens otthoni, háztartási és ipari alkalmazásokhoz.

Amikor a szabványos téglalapok nem illeszkednek a kialakításhoz?

Számos modern termék – intelligens termosztátok, kávéfőzők, audiorendszerek és vezérlőpanelek – olyan kijelzőket igényel, amelyek korlátozott helyigényű információkat közvetítenek. A szabványos téglalap alakú képernyő gyakran helyet pazarol, vagy kompromisszumot kényszerít a termék elrendezésében. A sávos kijelzők megválaszolják ezt a kihívást azáltal, hogy keskeny, hosszúkás formátumot biztosítanak, amely szépen illeszkedik a vékony termékkialakításba, miközben elegendő felbontást biztosít az állapotjelzők, a menük vagy a görgető szöveg megjelenítéséhez. A2,86 hüvelykes, 220 × 648 sávos kijelző-tólHongjiakifejezetten ezekhez az alkalmazásokhoz készült, és kompakt formatervezési lehetőséget kínál olyan felbontással, amely egyensúlyban tartja a tartalomkapacitást a helyhatékonysággal.

A kijelző 200×648 pixelszáma a 2,86 hüvelykes képátlón elosztva bőséges helyet biztosít az állapotsoroknak, a numerikus kijelzéseknek vagy az egyszerű grafikus elemeknek anélkül, hogy nagyobb, drágább panelre lenne szükség. A megnyújtott képarány különösen alkalmas olyan alkalmazásokhoz, ahol a kijelzőnek keskeny keretbe kell beleolvadnia, vagy ahol a hagyományos négyzet alakú képernyők nem tűnnek ki a helyükről. Ez a formátum bekerült a készülékekbe, az otthoni automatizálási vezérlőkbe, a hordozható műszerekbe és sok más olyan termékbe, ahol a hely rendkívül magas, de az információk nem sérülhetnek.

Műszaki előírások

Az alábbi táblázat összefoglalja a főbb specifikációkat2,86 hüvelykes, 220 × 648 sávos kijelző-tólHongjia.

Ezek a specifikációk rávilágítanak arra, hogy a kijelző számos beltéri alkalmazásra alkalmas, széles hőmérsékleti tartományban a megbízható működés érdekében fogyasztói és ipari környezetben.

Interfész rugalmassága és integrációja

Ennek a kijelzőnek az egyik legfontosabb előnye, hogy támogatja a több interfész protokollt. A2,86 hüvelykes, 220 × 648 sávos kijelzőtámogatja az SPI, MCU és QSPI interfészt, rugalmasságot biztosítva a tervezőknek a mikrokontroller képességeiknek leginkább megfelelő kommunikációs protokoll kiválasztásában. Ez szükségtelenné teszi az összetett interfész-átalakítást, és csökkenti a rendszer teljes költségét.

A GC9B72 illesztőprogram IC-t úgy tervezték, hogy hatékonyan kezelje a kijelző felbontását és színmélységét. A 262 000 szín támogatásával a kijelző sima színátmeneteket és részletes grafikát képes megjeleníteni, így az egyszerű szöveges vagy numerikus kiolvasáson túli alkalmazásokhoz is alkalmas. A 6 háttérvilágítású LED tipikus 400 cd/m² fénysűrűséget biztosít, így a legtöbb beltéri környezetben tiszta láthatóságot biztosít. Nagyobb fényerőt igénylő alkalmazásoknál a háttérvilágítást a speciális követelményeknek megfelelően lehet hangolni.

A 30 tűs szabványos csatlakozó leegyszerűsíti a meglévő kialakításokkal való integrációt, míg a dugaszoló típusú csatlakozás megbízhatóságot és egyszerű összeszerelést kínál. A kijelző vékony profilja – mindössze 2,46 mm vastag – lehetővé teszi, hogy beépítsék szűk helyű házakba anélkül, hogy szükségtelen tömeget adnának hozzá.

Testreszabási szolgáltatások

Felismerve, hogy a különböző alkalmazások eltérő követelményeket támasztanak,Hongjiaszámos testreszabási lehetőséget kínál ehhez a kijelzőhöz. Ezeket a szolgáltatásokat úgy tervezték, hogy segítsenek az integrátoroknak a kijelzőt saját projektigényeikhez igazítani anélkül, hogy teljes újratervezést igényelnének.

Fényerő beállítása

A háttérvilágítás fényereje felfelé vagy lefelé hangolható, az energiatakarékos beltéri szintektől a jól megvilágított környezet magasabb fénysűrűségéig. Ez a LED konfigurációjának vagy a meghajtó áramának beállításával érhető el, rugalmasságot biztosítva a különböző használati forgatókönyvekhez.

FPC testreszabás

A rugalmas nyomtatott áramkör (FPC) módosítható a hossz, az alak, a hajlítási irány vagy a tűkiosztás tekintetében, hogy megfeleljen az adott alaplap elrendezésének és csatlakozótípusainak. Ez lehetővé teszi a kijelző integrálását nem szabványos mechanikai korlátokkal rendelkező tervekbe.

Érintse meg a Panel integrációját

A kijelzőhöz kapacitív vagy rezisztív érintőpanelek adhatók, amelyek a terméktervezési követelményeknek megfelelő borítóüveg-vastagságot, felületkezelést (csillanásgátló, tükröződésgátló, ujjlenyomat-gátló) és formát is megadhatnak.

Interfész konfigurációja

A kijelző támogatja az SPI, MCU és QSPI interfészt. Az interfész rögzíthető egyetlen protokollhoz, vagy konfigurálható több protokoll támogatására a mikrokontroller képességei alapján, anélkül, hogy hardver újratervezésre lenne szükség.

Mechanikai módosítások

Az előlap, a keret vagy a teljes modulvastagság testreszabható, hogy jobban illeszkedjen a termék burkolatához és a beépítési helyhez. Ez segít a tervezőknek tiszta integráció elérésében anélkül, hogy módosítanák meglévő mechanikai terveiket.

Minden testreszabást támogatHongjia12 éves gyártási tapasztalata, ISO-tanúsítvánnyal rendelkező minőségellenőrzése és 36 hónapos értékesítés utáni garancia. A vállalat mind a kis szériás prototípusokat, mind a tömeggyártást támogatja egyenletes minőségben.

Alkalmazások és használati esetek

A2,86 hüvelykes, 220 × 648 sávos kijelzősokféle alkalmazásra alkalmas:

• Intelligens otthoni panelek– Termosztátokban, világításvezérlőkben és biztonsági panelekben használják, ahol a keskeny megjelenítési formátum zökkenőmentesen illeszkedik a falra szerelhető kialakításokhoz.

• Készülék kijelzők– Kávégépekbe, sütőkbe, mosógépekbe és egyéb készülékekbe integrálva az állapot, a beállítások és a működési információk megjelenítéséhez.

• Ipari vezérlő interfészek– Berendezésvezérlőkben, gépi interfészekben és műszerekben használják, ahol kompakt, megbízható kijelzőkre van szükség.

• Kommunikációs berendezések– Routerekbe, hálózati switchekbe és egyéb kommunikációs eszközökbe integrálva az állapotjelzéshez.

• Kézi eszközök– Alkalmas hordozható műszerekhez és kézi terminálokhoz, ahol kritikus a helytakarékosság.

• Autóelektronika– Egyszerű műszerfali kijelzőkben és klímavezérlő panelekben használatos.

A kijelző sávos formátuma különösen előnyös olyan alkalmazásokban, ahol a tervezők jellegzetes vizuális identitást szeretnének kialakítani, vagy ahol a hagyományos téglalap alakú kijelző nem illeszkedik a termék esztétikájához.

Minőségbiztosítás és gyártási képességek

Hongjia3000 négyzetméteres gyárat üzemeltet 10 000 és 1 000 osztályú tiszta műhellyel, teljesen automatikus COG és FOG kötöberendezéssel, valamint automatizált háttérvilágítású összeszerelő sorokkal. A vállalat rendelkezik ISO 9001, ISO 14001, ISO 45001 és ISO 13485 tanúsítvánnyal, ami tükrözi a minőség, a környezeti felelősségvállalás és az orvostechnikai eszközök minőségi szabványai iránti elkötelezettségét.

A gyártóüzem teljesen automatikus COG-kötőgépekkel, FOG-kötőgépekkel, adagológépekkel, polarizátor-elhelyező gépekkel és átfogó vizsgálóberendezésekkel van felszerelve, beleértve a sópermet-tesztelőket, a fényerő-mérőket és a hőmérséklet-/páratartalom-kamrákat. Ez a berendezés egyenletes minőséget biztosít a gyártás során, és támogatja mind a szabványos, mind az egyedi megrendeléseket.

A vállalat minőségbiztosítási folyamata magában foglalja a beérkező anyagok ellenőrzését, a folyamat közbeni minőségellenőrzéseket és a végtermék tesztelését. Szállítás előtt minden kijelzőt tesztelnek elektromos teljesítmény, optikai jellemzők és mechanikai integritás szempontjából. 12 hónapos minőségbiztosítási időszakkal és 36 hónapos vevőszolgálattal,Hongjiahosszú távú támogatást nyújt termékei számára.

Gyakran Ismételt Kérdések

K: Mi ennek a kijelzőnek a felbontása?

V: A kijelző felbontása 200 (RGB) × 648 pixel, ami keskeny, nagy képarányú formátumot biztosít az állapotsorokhoz, a menükhöz és a görgethető tartalmakhoz.

K: Milyen interfészeket támogat a kijelző?

V: A kijelző támogatja az SPI, MCU és QSPI interfészt, rugalmasságot biztosítva a különböző mikrokontrollerekkel való integrációhoz.

K: A kijelző alkalmas kültéri használatra?

V: A kijelzőt elsősorban beltéri használatra tervezték. Kültéri vagy nagy fényerejű környezetben a háttérvilágítás fényereje testreszabással növelhető.

K: Hozzáadható ehhez a kijelzőhöz érintőpanel?

V: Igen, a kapacitív vagy rezisztív érintőpanelek integrálhatók a fedőüveg vastagságának és felületkezelésének lehetőségeivel.

K: Milyen tanúsítványokkal rendelkezik Hongjia?

V:Hongjiarendelkezik ISO 9001, ISO 14001, ISO 45001 és ISO 13485 tanúsítvánnyal.

K: Mi a jótállási időszak erre a termékre?

V: A termékhez 12 hónapos minőségbiztosítási időszak és 36 hónapos értékesítés utáni támogatás tartozik.

Következtetés

A2,86 hüvelykes, 220 × 648 sávos kijelző-tólHongjiapraktikus, helytakarékos megoldást kínál szűk megjelenítési formátumot igénylő alkalmazásokhoz. IPS technológiájával, többféle interfész opciójával és kiterjedt testreszabási szolgáltatásaival rugalmasságot biztosít a tervezőknek, hogy kiváló minőségű kijelzőt integráljanak kompakt terméktervekbe. 3000 négyzetméteres gyár, ISO-tanúsítványok és 36 hónapos értékesítés utáni garancia,Hongjiamegbízható termékeket szállít intelligens otthonokhoz, készülékekhez, ipari és kommunikációs alkalmazásokhoz. Érdeklődni, műszaki specifikációkat kérni, vagy megbeszélni egyéni igényeit,aHongjiacsapat elérhetőrészletes termékinformációt és szakmai támogatást nyújtani.
