2026-os végső útmutató a 3,17 hüvelykes vízszintes LCD-képernyőhöz, 1024*768 RGB 16/18/24BIT amerikai gyártóknak

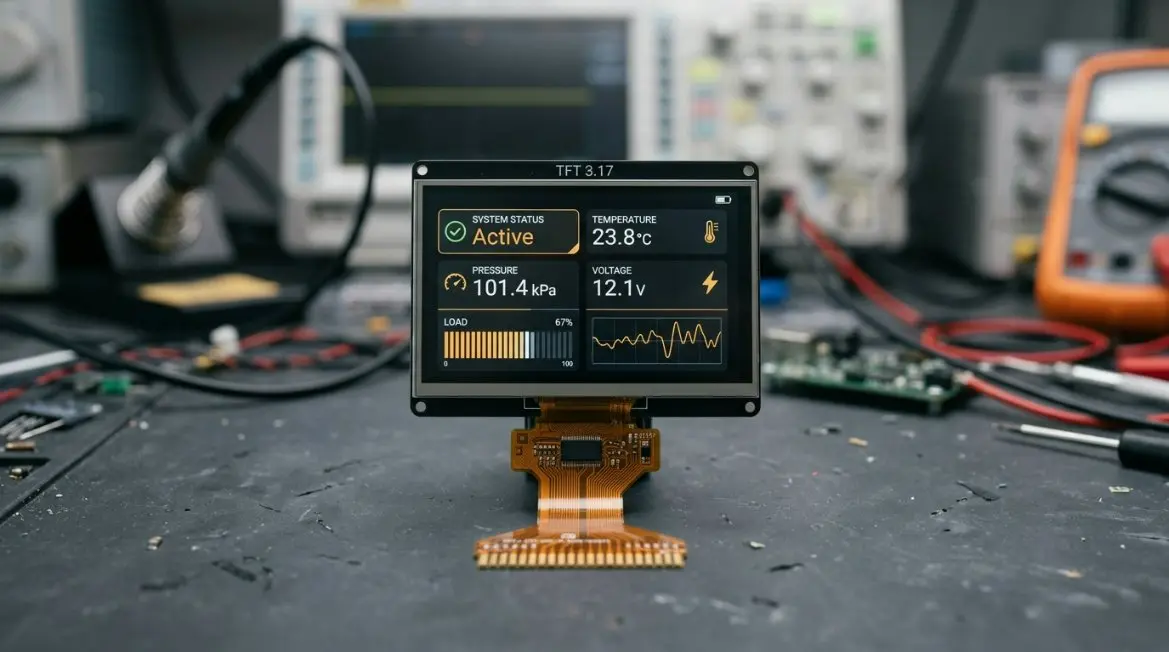

A legfontosabb tudnivalók: Miért uralja a 3,17 hüvelykes 1024x768 RGB LCD a 2026-os amerikai IoT-piacot

Az Egyesült Államok hardver- és IoT-szektora hatalmas elmozduláson megy keresztül a kompakt, nagyfelbontású vizualizáció irányába. A tervezőmérnökök évekig kénytelenek voltak kompromisszumot kötni az ultrakompakt méretek és a nagy grafikai hűség között. Nagy megbízhatóságunk bevezetése3,17 hüvelykes vízszintes LCD képernyő 1024*768 RGB 16/18/24 BITmegoldja ezt a szűk keresztmetszetet. A csúcsminőségű okostelefonok paneljeit tükröző pixelsűrűséggel rendelkező, rendkívül éles fekvő képernyőt arra tervezték, hogy kristálytiszta diagnosztikát, gazdag modern felhasználói felületeket és azonnali frissítési időt biztosítson.

Az egyesült államokbeli gyártók olyan ágazatokban, mint a roncsolásmentes tesztelés (NDT), a sebészeti orvosi endoszkópok és a kézi taktikai felszerelések olyan masszív konfigurációkat követelnek meg, amelyek megbízhatóan működnek különböző környezetben. Az akár 1000 nitig terjedő konfigurálható LED-es háttérvilágításnak köszönhetően ez a kijelző tökéletes olvashatóságot biztosít sötét klinikai helyiségekben, valamint közvetlen déli napfényben. A szimmetrikus bal és jobb oldali előlapok megkönnyítik a zökkenőmentes mechanikus igazítást speciális házakban.

Alapvető innováció: A ChromaSync™ Precision Protocol 3,17 hüvelykes vízszintes LCD-képernyőhöz 1024*768 RGB 16/18/24 BIT

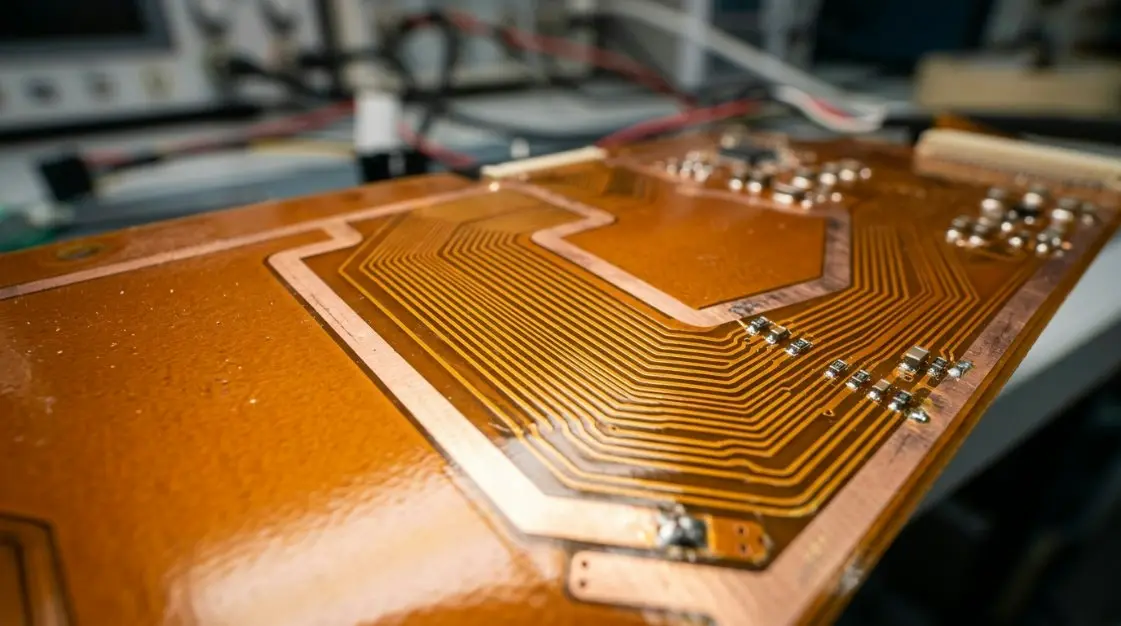

A kijelzőmodul teljesítményének középpontjában a mi saját fejlesztésünk állChromaSync™ Precision Protocol. A kompakt házakba integrált nagy felbontású képernyők köztudottan érzékenyek az elektromágneses interferenciára (EMI) és az FPC-n keresztüli jelgyengülésre. AChromaSync™ Precision Protocolaktívan stabilizálja a jelátmeneti időzítéseket a 16/18/24 bites vonalak és a belső illesztőprogram-vezérlő között. A fázishatárok dinamikus kiegyenlítésével és az óraelosztás optimalizálásával ez a technológia nulla képkocka-kihagyást biztosít, és megakadályozza a kijelző villogását még akkor is, ha szomszédos nagyfrekvenciás RF-komponenseknek van kitéve.

Az amerikai orvostechnikai eszközök gyártói számára ez a protokoll biztosítja az abszolút képhűséget. A valós idejű sebészeti kamerák és endoszkópos műszerek mikroszkopikus anatómiai struktúrákat jelenítenek meg nulla színeltérés vagy nyomkövetési késleltetés nélkül, pontosan igazodva az FDA által jóváhagyott szigorú diagnosztikai követelményekhez.

Exkluzív hozzáférés: Letölthető 2026-os szabványos 3D CAD modellek és az Egyesült Államok piacának átlátható átfutási ideje

Hiszünk abban, hogy felgyorsítjuk a piacra jutási időt. Gépészmérnöki csapatának segítése érdekében a 2026-os revíziós szabványoknak megfelelő, teljesen hitelesített STEP/IGES 3D CAD fájlokat kínálunk. Ellátási láncunk átlátható átfutási időket kínál az amerikai belföldi vásárlókra szabva: a kezdeti prototípus-mintákat 5-7 munkanapon belül kiszállítják, míg a mennyiségi gyártási rendeléseket az Egyesült Államokban raktározott, gördülő biztonsági készletünk támogatja, hogy megvédje gyártósorait a globális tranzit-szűk keresztmetszetek ellen.

Lépésről lépésre bemutató: Natív integrációs útmutató a legújabb AI-vezérelt IoT-mikrovezérlőkhöz

A nagy sűrűségű RGB képernyő integrálása dinamikus modern hardverkörnyezetbe pontos fizikai és logikai inicializálást igényel. Kövesse ezt az ellenőrzött műszaki tervet a kijelző interfészéhez.

1. lépés: A 16/18/24 BIT RGB interfész és az FPC csatlakozók előkészítése

Kezdje azzal, hogy ellenőrizze, hogy a host kártya rendelkezik-e kompatibilis 40 tűs FPC-csatlakozóval, 0,5 mm-es osztással. A hurokinduktivitás minimalizálása érdekében a teljesítmény sávokat (VDD és VDD_IO) a lehető legközelebb vezesse a feszültségszabályozóhoz. Az RGB interfészhez jelölje ki a megfelelő jelvonalakat a cél színmélységétől függően. A maximális teljesítmény (16,7 millió szín) érdekében nyomon követheti mind a 24 adatvonalat (R0-R7, G0-G7, B0-B7), biztosítva a hosszegyezést az összes nagysebességű párhuzamos buszon.

2. lépés: Az adatengedélyező (DE) és a pontóra (DCLK) jelek szinkronizálása

A képernyő eltolódásának elkerülése érdekében győződjön meg arról, hogy az MCU LCD vezérlője DE (adatengedélyezés) módra van állítva. Vezesse a DCLK-t (Dot Clock) egy szomszédos alaplappal a nagyfrekvenciás harmonikusok elkülönítéséhez. A vizuális műtermékek elkerülése érdekében állítsa be a vonalkeresési időzítéseket a vezérlőregiszterben. A jelintegritás tovább védhető, ha 22 ohmos soros ellenállásokat helyeznek el a DCLK, HSYNC és VSYNC vonalakon a meghajtó IC közelében.

3. lépés: A kijelző-illesztőprogramok inicializálása az optimális 1024*768-as felbontás érdekében

Konfigurálja a grafikus illesztőprogram (például egy modern ST vagy Renesas kijelzőhíd) rendszerregisztereit úgy, hogy az aktív vízszintes szélességet 1024 képpontra, a függőleges magasságot pedig 768 képpontra állítsa. Alkalmazza a meghatározott képkockasebesség-paramétereket – ideális esetben 60 Hz-et – a kijelző villogásának elkerülése érdekében. Az alábbiakban egy minta pszeudokód inicializálási sorozat látható:

// LCD illesztőprogram időzítésének inicializálási mátrixa
LCD_Write_Reg(0x01); // Szoftver visszaállítása
Delay_ms(120);
LCD_Write_Reg(0xB0, 0x00); // RGB mód beállítása
LCD_Write_Reg(0xC0, 0x04); // Tájkép/Vízszintes keresés beállítása
LCD_Write_Reg(0xD0, 0x01); // A ChromaSync Precision Protocol engedélyezése
LCD_Write_Reg(0xE0, 0x03); // 1024x768-as vízszintes/függőleges aktív időzítések konfigurálása
LCD_Write_Reg(0x29); // Kijelző BE

4. lépés: Vízszigetelés és az előlap újratömítése IP67/IP68 ipari alkalmazásokhoz

A zord tengeri, kültéri IoT vagy orvosi sterilizálási környezetben történő telepítéshez szerelje fel a 3,17 hüvelykes képernyőt egy testreszabott préselt tömítéssel. Használjon nagy teljesítményű zártcellás poliuretánhabot vagy optikai átlátszó ragasztókat (OCA), hogy védőburkolatot ragasszon a szimmetrikus előlapokra. Gondoskodjon a tömítés vastagságának 30-40%-ának megfelelő összenyomott illesztésről, hogy IP67 vagy IP68 előírásoknak megfelelő tanúsítvánnyal rendelkező por- és vízzáró gátat képezzen.

Specifikációs útmutató és műszaki összehasonlító mátrix: 16 bites vs. 18 bit vs. 24 bites RGB

A megfelelő színfelület kiválasztása a rendszererőforrásoktól, az energiaköltségvetéstől és a grafikus követelményektől függ. Míg a 24 bites RGB maximális vizuális hűséget kínál, a 16 bites minimálisra csökkenti a vezérlő pin-számát és memóriaterületét.

A színmélység, a sávszélesség-követelmények és a megjelenítési hűség értékelése

Az alábbi táblázat felvázolja a különböző mérnöki kompromisszumokatprémium 3,17 hüvelykes fekvő LCD kijelzőaz elsődleges működési módokon:

Matematikai és elektromos számítási útmutató: Tápegység terhelési képletek

A megfelelő elektromos tervezés megakadályozza a LED-es háttérvilágítás idő előtti elöregedését, és tiszta, zajmentes logikai szintet garantál az alaplapon.

A pontos teljesítmény, a háttérvilágítás áramának (mA) és a pixel órajel frekvenciájának kiszámítása

Hatékony buck szabályzó és hőkezelési rendszer megtervezéséhez használja a következő mérnöki képleteket:

1. Teljes energiafogyasztás (P_total) képlet:
   P_total = P_logika + P_háttérvilágítás
   P_logika = VDD * IDD = 3,3 V * 15 mA = 49,5 mW
   P_backlight = V_led * I_led

   *A szabványos 500 nites háttérvilágításhoz:
   P_háttérvilágítás = 9,6 V * 40 mA = 384 mW
   P_összes = 49,5 mW + 384 mW = 433,5 mW

2. Pixel órajel-frekvencia (F_clk) számítása:
   F_clk = H_total * V_total * Frame_Rate
   Hol:
     H_total = Aktív vízszintes (1024) + üresedés (H_Front_Torch + H_Back_Torch + H_Sync_Width)
     V_total = Aktív függőleges (768) + üresedés (V_Front_Torch + V_Back_Torch + V_Sync_Width)

   *Szabvány paramétereket feltételezve:
   H_összesen = 1024 + 160 = 1184
   V_összesen = 768 + 38 = 806
   Frame_Rate = 60 Hz
   F_clk = 1184 * 806 * 60 = 57 258 240 Hz = ~ 57,26 MHz

Amerikai regionális szabványok és tanúsítványok: Az UL, CE, RoHS és FCC megfelelőség biztosítása

Az amerikai piacra lépéshez szigorúan be kell tartani a biztonsági és környezetvédelmi törvényeket. 3,17 hüvelykes vízszintes LCD-moduljaink teljes mértékben tanúsítottak, hogy megfeleljenek a nagy amerikai vásárlók és szövetségi hatóságok által megkövetelt szabályozási kereteknek:

• RoHS és REACH megfelelőség:Teljesen mentes ólomtól, higanytól, hat vegyértékű krómtól és polibrómozott bifenilektől, összhangban az államspecifikus előírásokkal, mint például a California Proposition 65.
• FCC Part 15 B osztály:Szélsőséges körülmények között tesztelve, minimális elektromágneses sugárzás garantálása érdekében, így biztonságosan használható egészségügyi helyiségekben és lakossági intelligens otthonokban.
• UL 62368-1 készültség:Kiváló minőségű alkatrészanyagok támogatják, amelyek ellenállnak a tűznek és a mechanikai károsodásnak, elősegítve a végtermékek zökkenőmentes biztonsági jóváhagyását.

Gyakran Ismételt Kérdések (GYIK): 3,17 hüvelykes LCD-képernyő Hangalapú keresés és PAA

Ez a 3,17 hüvelykes vízszintes LCD kompatibilis az olyan intelligens otthoni ökoszisztémákkal, mint a Matter standard, az Apple HomeKit és az Amazon Alexa?

Igen. Bár ez a kijelző hardver szinten nyers 16/18/24 bites RGB jelzést használ, könnyen csatlakozik Linuxot, RTOS-t vagy csúcskategóriás mikrokontrollereket (például ESP32-S3 vagy STM32 sorozatot) futtató processzorokhoz, amelyek intelligens otthoni hubként működnek. Megfelelő grafikus felhasználói felület (például LVGL vagy Qt) telepítésével lenyűgöző vezérlőpaneleket tervezhet, amelyek Wi-Fi/Thread kapcsolaton keresztül kapcsolódnak a Matterhez, a HomeKithez vagy az Alexához.

Melyek a pontos mechanikai vágási tűrések és az előlaptávolság az egyedi egyesült államokbeli gyártáshoz?

A fizikai külső üveg +/- 0,15 mm-es precíziós vágástűréssel rendelkezik. A bal és a jobb oldali előlap matematikailag szimmetrikus, egyenként 1,8 mm-es, ami leegyszerűsíti a szerkezeti integrációt. Javasoljuk, hogy a kijelző kerülete körül 0,3 mm-es mechanikai rést tartson fenn, hogy elnyelje a külső fizikai ütéseket, és elkerülje a képernyő zúzódását a szélsőséges szerkezeti nyomás alatt.

Melyek az alapvető biztonsági előírások és a feszültséghatárok a háttérvilágítás kiégésének megelőzésére?

A háttérvilágítás meghajtót állandó áramforrással kell meghajtani, soha nem állandó feszültségforrással. Korlátozza a maximális előremenő áramot (I_led) 45 mA-re, hogy elkerülje a hőkiáramlást. A 10,2 V túllépés a háttérvilágításon áramkorlátozás nélkül azonnali hőfeszültséget okoz, és tartósan kiégeti a LED-tömböt, csökkentve az eszköz élettartamát.

Készen áll a frissítésre? Kérjen árajánlatot és műszaki dokumentumokat következő projektjéhez

Látogassa meg a https://www.lcdtftlcd.com/3-17-inch-horizontal-lcd-screen-1024-768-rgb-16-18-24bit.html oldalt a biztonságos amerikai készlet és támogatás érdekében

Gondoskodjon arról, hogy hardvere kitűnjön a rendkívül versenyképes amerikai piacon. Szerelje be a legmodernebb kijelzőnket, hogy maximalizálja a tisztaságot, a rendszer hatékonyságát és az általános megbízhatóságot. Használja ki közvetlen támogatási csatornáinkat, és biztosítsa az előre egyeztetett mennyiségi árakat még ma.
