Mi az a 3,1 hüvelykes TFT LCD RGB interfész, és miért kritikus a beágyazott kijelző kialakítása szempontjából?

A3,1 hüvelykes TFT LCD RGB interfésszelszéles körben használják beágyazott rendszerekben, ipari vezérlőpanelekben, orvosi eszközökben, kézi műszerekben és fogyasztói elektronikában. Ez a cikk alapos technikai és gyakorlati megértést nyújt a kijelző működéséről, miért számít az RGB interfésznek, hogyan integrálható a rendszerekbe, és milyen kihívásokkal kell szembenézniük a mérnököknek a tervezés és a telepítés során. Elmagyarázza a kiválasztási kritériumokat, a gyakori buktatókat, a hibaelhárítási stratégiákat és a valós alkalmazásokat is, hogy segítsen a fejlesztőknek és a terméktervezőknek megalapozott döntéseket hozni.

Tartalomjegyzék

• 1. A 3,1 hüvelykes TFT LCD RGB interfész bemutatása
• 2. A TFT LCD technológia megértése
• 3. Mitől különleges az RGB interfész?
• 4. Rendszerarchitektúra és jeláramlás
• 5. A legfontosabb műszaki előírások magyarázata
• 6. Az RGB interfész kijelzők előnyei
• 7. Korlátozások és mérnöki kihívások
• 8. Alkalmazások valós eszközökben
• 9. Tervezési és integrációs irányelvek
• 10. Összehasonlítás más interfészekkel
• 11. A gyakori problémák hibaelhárítása
• 12. Kiválasztási útmutató mérnökök számára
• 13. Gyakran Ismételt Kérdések
• 14. Következtetések és elérhetőségek

1. A 3,1 hüvelykes TFT LCD RGB interfész bemutatása

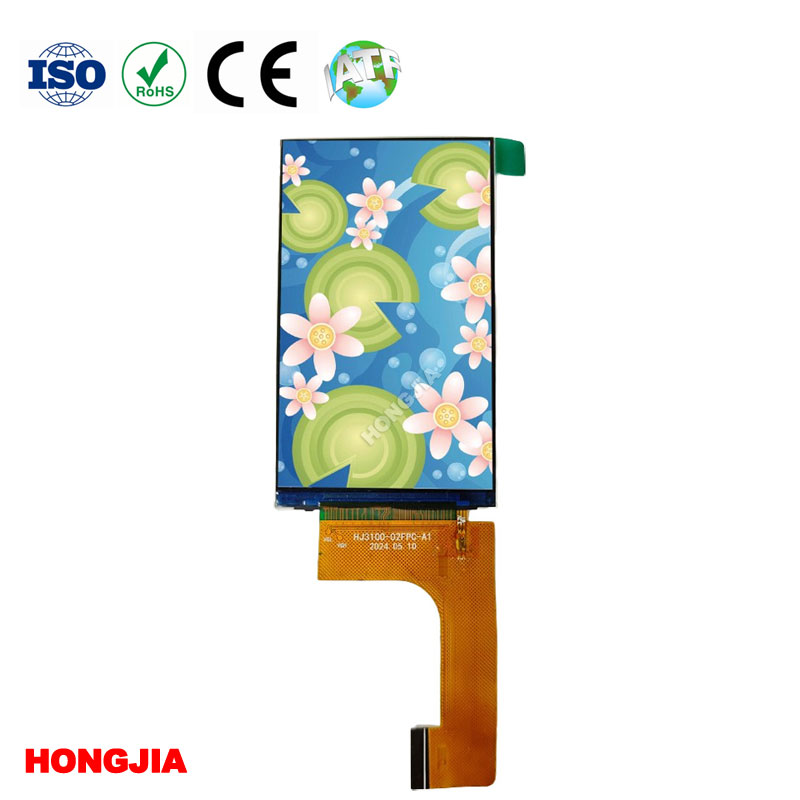

A3,1 hüvelykes TFT LCD RGB interfészegy kompakt kijelzőmegoldás, amelyet olyan beágyazott rendszerekhez terveztek, amelyek kis helyigényű, kiváló minőségű vizuális kimenetet igényelnek. A TFT (Thin Film Transistor) technológia lehetővé teszi az aktív mátrixvezérlést, ami éles képeket, gyors válaszidőt és pontos színvisszaadást biztosít.

A soros interfészekkel, például az SPI-vel vagy az I2C-vel ellentétben az RGB interfész párhuzamosan továbbítja a pixeladatokat, így nagyobb frissítési gyakoriságot és simább grafikus teljesítményt képes támogatni. Ez különösen alkalmassá teszi az olyan alkalmazásokhoz, ahol a valós idejű vizuális frissítések elengedhetetlenek.

2. A TFT LCD technológia megértése

A TFT LCD-k olyan aktív mátrix LCD-k, amelyek vékonyréteg-tranzisztorokat használnak az egyes pixelek egyenkénti vezérlésére. Ez a szerkezet javítja a kontrasztot, csökkenti az áthallást és javítja az általános képstabilitást.

A legfontosabb összetevők a következők:

• Folyadékkristály réteg a fénymodulációhoz
• Háttérvilágítású egység a megvilágításhoz
• Színszűrők az RGB megjelenítéshez
• Vékonyrétegű tranzisztor mátrix pixelvezérléshez

A 3,1 hüvelykes méretet gyakran olyan hordozható eszközökhöz választják, ahol korlátozott a hely, de a vizuális tisztaság továbbra is elengedhetetlen.

3. Mitől különleges az RGB interfész?

Az RGB interfész egy párhuzamos adatátviteli módszer, amely egyszerre küld piros, zöld és kék színű jeleket. Minden képpontot e három jel kombinációja határoz meg, lehetővé téve a pontos színszabályozást.

Alapvető jellemzők:

• Párhuzamos adatátvitel (8/16/18/24 bites RGB)
• Magas frissítési képesség
• Alacsony késleltetésű vizuális frissítések
• Közvetlen pixelleképezés a vezérlőtől a kijelzőig

Mivel megkerüli az összetett soros dekódolást, az RGB interfészek széles körben használatosak a teljesítményérzékeny beágyazott rendszerekben.

4. Rendszerarchitektúra és jeláramlás

Egy tipikus 3,1 hüvelykes TFT LCD RGB rendszer egy mikrokontrollerből vagy processzorból, a kijelző meghajtó IC-ből és magából az LCD panelből áll.

A jeláramlás folyamata:

1. A CPU/GPU keretpufferadatokat állít elő
2. Az RGB jelek párhuzamos GPIO-n vagy LCD vezérlőn keresztül kerülnek kiadásra
3. A szinkronizáló jelek (HSYNC, VSYNC, DE) igazítják a keretidőzítést
4. A TFT panel soronként fogadja a pixel adatokat
5. A kijelző-illesztőprogram ennek megfelelően frissíti a pixelmátrixot

Az időzítés pontossága kritikus. A szinkronizálási jelek bármilyen eltérése villódzáshoz, szakadáshoz vagy torzított képekhez vezethet.

5. A legfontosabb műszaki előírások magyarázata

A specifikációk megértése segít a megfelelő rendszerintegráció biztosításában:

6. Az RGB interfész kijelzők előnyei

Az RGB interfész számos teljesítményelőnyt kínál, amelyek a beágyazott rendszerek számára előnyös választássá teszik.

• Magas frissítési teljesítmény:Ideális valós idejű grafikához
• Alacsony késleltetés:A közvetlen pixelátvitel minimálisra csökkenti a késleltetést
• Jobb képminőség:Nincsenek tömörítési műtermékek
• Hardveres egyszerűség:Egyszerű kijelzővezérlő kialakítás

Ezek az előnyök különösen fontosak az olyan alkalmazásokban, mint az orvosi megfigyelés, az ipari műszerfalak és a hordozható vizsgálóberendezések.

7. Korlátozások és mérnöki kihívások

Előnyei ellenére az RGB interfész kialakítása kihívásokkal is jár.

• Sok GPIO tűt igényel (nagy pinszám)
• Komplex PCB-útválasztás a jelintegritás érdekében
• Magasabb EMI érzékenység
• Korlátozott méretezhetőség nagy kijelzőkhöz

A mérnököknek gondosan meg kell tervezniük az elrendezési és földelési stratégiákat a zajinterferenciák és az időzítési hibák elkerülése érdekében.

8. Alkalmazások valós eszközökben

A 3,1 hüvelykes TFT LCD RGB interfészt széles körben alkalmazzák az iparágakban:

• Ipari vezérlőpanelek
• Kézi orvosi diagnosztikai eszközök
• Intelligens otthoni vezérlőfelületek
• Hordozható mérőműszerek
• Szórakoztató elektronika (GPS, POS terminálok)

Méretének, teljesítményének és költségének egyensúlya rendkívül sokoldalúvá teszi.

9. Tervezési és integrációs irányelvek

Az optimális teljesítmény biztosítása érdekében a mérnököknek követniük kell a következő tervezési elveket:

• Fenntartja a szigorú időzítési szinkronizálást a HSYNC és a VSYNC számára
• Használjon impedancia-vezérelt PCB nyomokat
• Tartsa a jelzővonalakat a lehető legrövidebbre
• Alkalmazzon megfelelő teljesítményleválasztó kondenzátorokat
• A firmware frissítési gyakoriságának optimalizálása

A megfelelő megvalósítás biztosítja a stabil megjelenítési teljesítményt és a hosszú távú megbízhatóságot.

10. Összehasonlítás más interfészekkel

Az RGB továbbra is a preferált választás a kompakt, nagy sebességű beágyazott vizualizációs rendszerekben.

11. A gyakori problémák hibaelhárítása

A gyakori problémák a következők:

• Villogó kijelző az időzítés eltérése miatt
• Helytelen színek a rosszul beállított bitmélység miatt
• Üres képernyő a hiányzó szinkronizálási jelek miatt
• Zaj interferencia a rossz földelésből

Megoldások:

• Ellenőrizze az óra és a szinkronjel időzítését
• Ellenőrizze a firmware konfigurációs beállításait
• Javítsa a PCB-elrendezést és az árnyékolást
• Használjon megfelelő feszültségszabályozást

12. Kiválasztási útmutató mérnökök számára

A 3,1 hüvelykes TFT LCD RGB modul kiválasztásakor vegye figyelembe:

• Jelentkezésének felbontási követelményei
• Elérhető MCU vagy processzor interfész képesség
• Energiafogyasztási korlátok
• Működési környezet (hőmérséklet, páratartalom)
• Fényerő követelményei beltéri/kültéri használatra

A jól illeszkedő kijelző jelentősen csökkenti a fejlesztési időt és javítja a felhasználói élményt.

13. Gyakran Ismételt Kérdések

1. kérdés: Miért részesítik előnyben az RGB interfészt a beágyazott rendszerekben?
Mert gyors, közvetlen pixeles adatátvitelt biztosít minimális késleltetéssel.

2. kérdés: A 3,1 hüvelykes TFT LCD alkalmas kültéri használatra?
Igen, ha elegendő fényerővel és tükröződésgátló kezeléssel rendelkezik.

3. kérdés: Az RGB interfészhez dedikált vezérlő szükséges?
Igen, a legtöbb rendszer LCD vezérlőt vagy MCU-t igényel RGB kimenet támogatással.

4. kérdés: Mi okozza a villogást a TFT LCD-ken?
Nem megfelelő szinkronizációs jelek vagy instabil tápegység.

5. kérdés: Használható az RGB interfész akkumulátoros eszközökben?
Igen ám, de a nagyobb adataktivitás miatt teljesítményoptimalizálásra van szükség.

14. Következtetések és elérhetőségek

A 3,1 hüvelykes TFT LCD RGB interfész továbbra is az egyik leghatékonyabb és legszélesebb körben használt megjelenítési megoldás a beágyazott rendszerek tervezésében. A nagy sebességű, kiváló minőségű vizuális megjelenítési képessége nélkülözhetetlenné teszi az ipari, orvosi és fogyasztói alkalmazásokban. A sikeres megvalósítás azonban gondos odafigyelést igényel az időzítésre, az elrendezésre és a rendszerintegrációra.

A megbízható kijelzőmodulok és a professzionális műszaki támogatás érdekébenSZ Hongjia Technology Shares Limitedtestreszabott TFT LCD megoldásokat kínál a különféle ipari követelményekhez szabva.

Ha kiváló minőségű TFT LCD megoldásokat vagy műszaki együttműködést keres,lépjen kapcsolatba velünkaz SZ Hongjia Technology Shares Limitednél – készek vagyunk támogatni a következő projektjét.
