Mit kell ellenőrizni a 3,5 hüvelykes 640 × 480 MIPI-kijelző használata előtt?

Jóváhagyás előtt a3,5 hüvelykes vízszintes képernyő 640x480 MIPI interfész, ellenőrizze öt dolgot: a tényleges aktív felbontást és tájolást, a gazdagép kártya MIPI követelményeit, a 30 tűs kivezetést, a mechanikai rajzot, valamint a szállító inicializálási és optikai dokumentációját. A HONGJIA HJ3450-02 illeszkedhet kompakt ipari, kézi, intelligens otthoni, szépség- és fogyasztói termékekhez, de egy megoldatlan specifikáció költséges újratervezést eredményezhet.

Először ellenőrizze, hogy a HJ3450-02 egy 640 × 480-as vízszintes kijelző vagy egy 480 × 800-as portré modul

Az első választ nem teljesen adják meg a közzétett információk: a termékleírás a HJ3450-02-t 640 × 480-as vízszintes kijelzőként azonosítja, míg a specifikációs táblázat külön felsorolja a 480(RGB) × 800-at. Ezt az eltérést mérnöki kérdésként kezelje, ne formázási részletként.

A mintavétel előtt oldja meg a specifikációs ütközést

Kérje meg a HONGJIA-t, hogy erősítse meg az aktív mátrix felbontását, a pixelelrendezést, a natív szkennelés tájolását, a megtekintési irányt és az idézett modul pontos verzióját. Kérjen aktuális adatlapot és fényképet vagy rajzot, amely azonosítja az aktív területet. Ne következtessen a tájolásra a külső méretekből vagy a csatlakozó helyéből.

A 640 × 480-as és a 480 × 800-as modulok különböző felhasználói felületi eszközöket, keretpuffer-feltevéseket, inicializálási parancsokat és burkolat-elrendezéseket igényelhetnek. Ha a kijelző fizikailag vízszintes, de a panel adatai portré szkenneléshez vannak konfigurálva, akkor előfordulhat, hogy a szoftvercsapatnak szüksége van a forgatás támogatására. Ez befolyásolhatja a rendszerindítási időt, a memóriahasználatot, az érintési koordinátákat és a képkompozíciót.

Igazítsa az ellenőrzött tájolást a termék felhasználói felületéhez és a házhoz

Kézi teszter vagy ipari vezérlő interfész esetén a vízszintes tér megfelelhet a trendgrafikonoknak, a mérési címkéknek és a kétoszlopos vezérlőknek. Az álló panel jobb lehet listákhoz vagy függőlegesen halmozott munkafolyamatokhoz. Erősítse meg a választást az előlap nyitásával, az aktív területtel, a nézési iránysal, a kábelkimenettel és a rögzítési jellemzőkkel kapcsolatban, mielőtt ipari formatervezése lefagy.

Használja aHJ3450-02 termékoldalkiindulási pontként, majd szerezze be az ellenőrzött rajzot az idézett változathoz.

Mit kínál a HONGJIA modul a kompakt beágyazott interfészekhez

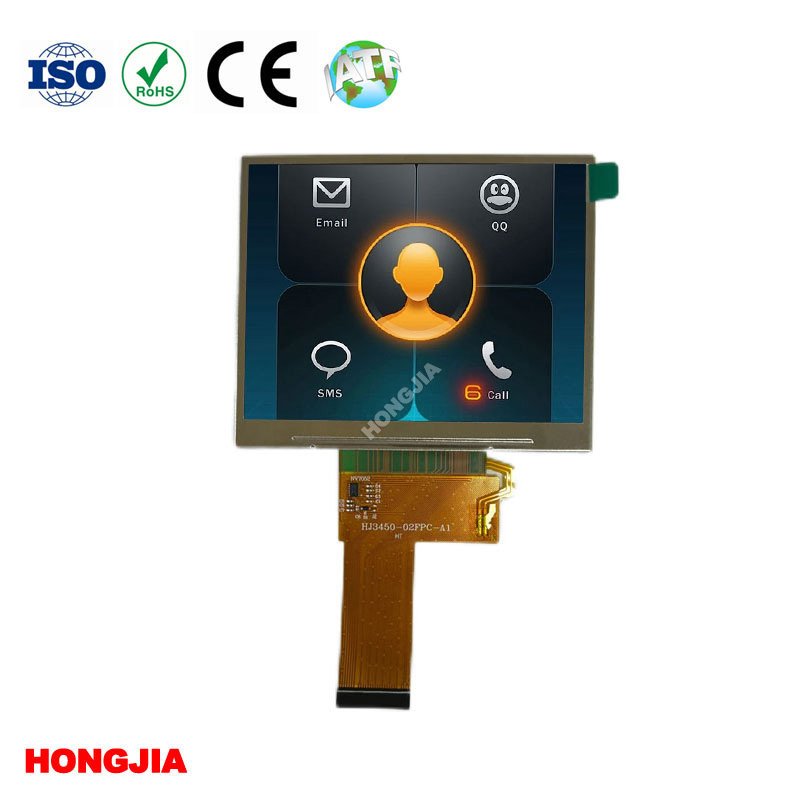

A HJ3450-02 leírása szerint egy 3,5 hüvelykes IPS transzmissziós TFT LCD modul NV3051F illesztőprogram IC-vel, MIPI interfésszel és 30 tűs csatlakozással. A felsorolt ​​körvonal 76,2 × 63,2 × 3,5 mm, a megadott üzemi hőmérséklet tartomány -20°C és 70°C között van. A fényerő 500 cd/m²-ig választható, ezért ellenőrizze a pontos fényerőt, ahelyett, hogy azt feltételezné, hogy minden minta a maximális értéket használja.

Az IPS segíthet konzisztensebb színek és kontraszt megőrzésében, amikor a kezelő a képernyőt merőlegestől távol nézi. Ez nem szünteti meg annak szükségességét, hogy ellenőrizze a valós látószöget, a kontrasztot, a fedőlencse visszaverődését és az olvashatóságot a termék fényviszonyai között. Az „áteresztő” is számít: a modult háttérvilágítással kell nézni, nem napfényben olvasható transzflexiós panelként.

A modul mérete és MIPI csatlakozása alkalmassá teszi a kompakt beágyazott rendszerekhez, beleértve a kézi vizsgálóműszereket, ipari berendezéseket, orvosi vonatkozású berendezéseket, szépségápolási eszközöket, intelligens otthoni termékeket, POS hardvert és fogyasztói elektronikát. Az alkalmasság továbbra is a gazdagép processzorától, az optikai veremtől, a háztól és a környezeti céltól függ.

Meg tudja-e hajtani a gazdagép kártyája a 30 tűs MIPI kapcsolatot?

Csak akkor, ha a gazdagép támogatja a panel pontos MIPI-DSI elektromos és szoftverkövetelményeit. Egy 30 tűs csatlakozó írja le a fizikai interfészt; ez önmagában nem mondja meg a sávok számát, a sávsebességet, a pixelformátumot, a parancssort, a tápsíneket vagy a háttérvilágítás szabályozási módszerét.

Ellenőrizze a MIPI sávok számát, az időzítést, az inicializálási parancsokat, a kiosztást és a csatlakozó tájolását

Az elrendezés előtt kérje le a teljes tűdefiníciót, és erősítse meg:

• MIPI adatsávok száma, órajel viselkedés és szükséges adatsebesség
• Támogatott pixelformátum, színsorrend és videó vagy parancsmód
• Vízszintes és függőleges időzítési követelmények
• Visszaállítás, készenlét, bekapcsolás és leállítás sorrendje
• Panel tápellátás, I/O feszültség, háttérvilágítás bemenet és háttérvilágítás áramtartománya
• FPC érintkező oldala, csatlakozó tájolása, kábelhossz-korlátozások és tűszámozás
• NV3051F inicializálási parancsok és a szükséges regiszterbeállítások

A gyakori mezőhibák egyszerűek: az FPC tükröződik, a visszaállítási sor lebeg, a gazdagép rossz színsorrendet használ, vagy a kijelző úgy világít, hogy nem kap érvényes keretadatokat. A fehér képernyő általában nem bizonyítja a MIPI-kompatibilitást. Ez csak azt bizonyíthatja, hogy a háttérvilágítás és a panel tápellátása megvan.

Kérje meg firmware-mérnökét, hogy tesztelje a mintát ugyanazzal a processzorcsaláddal, híddal, csatlakozóval és tápellátási sorrenddel, amelyet a gyártásra terveztek. Ha az alaplap más MIPI megvalósítást használ, kérdezze meg a HONGJIA-t, hogy lehetséges-e egyéni FPC vagy inicializálás konfiguráció, és milyen változtatások maradnak a szabványos modulterven belül.

Milyen dokumentumok szükségesek ahhoz, hogy a kijelzőmintáról a terv jóváhagyására térjünk át?

A minta hasznos a képminőség és az illeszkedés ellenőrzéséhez. Ez nem tervezési jóváhagyás. Kérjen olyan dokumentumkészletet, amely lehetővé teszi a hardver, a firmware, a mechanikus és a beszerzési csapatok számára ugyanazt a verziót.

• Aktuális termék adatlap a megerősített felbontással és tájolással
• Mechanikai rajz, amely a körvonalat, az aktív területet, a látómezőt, a vastagságot, a rögzítési részleteket és az FPC helyzetét mutatja
• Az elektromos specifikáció a csatlakozó kivezetésére, a tápellátásra, a háttérvilágításra és az interfész feltételeire vonatkozik
• Az NV3051F illesztőprogram IC inicializálási kódja vagy parancssorozata
• Optikai adatok a fényerőről, kontrasztról, nézési irányról és egyenletességről, ahol rendelkezésre állnak
• Működési és tárolási hőmérsékleti határértékek, valamint a kijelző hibák ellenőrzési kritériumai
• Felülvizsgálat által ellenőrzött mintaazonosítás és a minta és a gyártási verziók közötti ismert különbségek

Ha az érintés a termék részét képezi, az érintőpanelt, a fedőlencsét, a ragasztót és az FPC-t külön felülvizsgálatként kezelje. Előfordulhat, hogy a kötés előtt illeszkedő kijelző nem illeszkedik a végső optikai köteg megadása után.

Hol fér el a 3,5 hüvelykes vízszintes IPS-kijelző – és hol lehet alkalmatlan?

Ez a 3,5 hüvelykes MIPI TFT kijelző megfelelő választás, ha kompakt színes interfészre, vízszintes elrendezésre és szabványos beágyazott csatlakozásra van szüksége. Érdemes korán megfontolni a kézi műszereket, az ipari vezérlőket, a szépségápolási berendezéseket, az intelligens otthoni interfészek és egyéb olyan termékeket, ahol a ház térfogata számít.

Előfordulhat, hogy nem megfelelő, ha terméke napfényben olvashatóságot igényel tesztelt optikai kialakítás, -20 °C alatti vagy 70 °C feletti működés, transzflexiós panel, szokatlanul nagy fényerő vagy csak portré felhasználói élmény nélkül. Ezeket a követelményeket az idézés előtt közölni kell. A HONGJIA más kijelzőkategóriákat is kínál, beleértve a széles hőmérsékletű és transzflexiós termékeket, de ne feltételezzük, hogy a HJ3450-02 ezeket a funkciókat biztosítja.

Egy másik gyakorlati korlát a szoftver. Ha a grafikus verem nem tudja elforgatni vagy megcímezni a panelt a kívánt tájolásban, a fejlesztés késői szakaszában a kijelző megváltoztatása a tábla vagy a felhasználói felület újratervezését kényszerítheti ki. Erősítse meg ezt a döntést a minta értékelése közben.

Mit kérjen egy amerikai tervezőcsapat a HONGJIA-tól, mielőtt ajánlatot adna ki?

Küldjön ellenőrzött követelményt, ne csak egy terméklinket. Adja meg a megerősített célfelbontást, a tájolást, az aktív területet, a burkolat határait, a hőmérsékleti tartományt, a fényerő célját, a gazdagép processzort vagy hidat, a MIPI követelményeket és a tervezett éves igényt. Kérje meg a HONGJIA-t, hogy jelölje meg az egyes elemeket szabványosnak, konfigurálhatónak vagy egyedinek.

Kérjen mintákat, FPC- és érintési opciókat, testreszabási korlátokat és gyártásfolytonossági bizonyítékokat

Kérjen mintákat a javasolt gyártási konfigurációból, beleértve a tervezett FPC-t, a csatlakozót, a háttérvilágítás beállítását és adott esetben az érintési opciót. Győződjön meg arról, hogy a HONGJIA személyre szabhatja-e az FPC-t, a tűkiosztást, a fedőlencsét, az érintőpanelt, a fényerőt vagy az inicializálási beállításokat – és kérdezze meg, hogy az egyes változtatások milyen minimális megrendelést, szerszámokat, átfutási időt és érvényesítési munkát igényelnek.

A gyártási döntéshez kérjen bizonyítékot az ellátás folytonosságára vonatkozóan: a tervezett modul átdolgozása, a meghajtó IC beszerzési pozíciója, a változás-bejelentési gyakorlat, a minőségellenőrzési folyamat és a gyártól vagy a FAE csapatától elérhető támogatás. Ne kérjen tanúsítványt vagy vizsgálati jelentést formalitásként; azonosítsa, mely szabványokat követeli meg ténylegesen a készterméke, és kérje el a vonatkozó dokumentációt.

Használja a HONGJIA-t3,5 hüvelykes vízszintes MIPI kijelző információa technikai megbeszélés megkezdéséhez, majd az ajánlatkérést tegye függővé a 640 × 480 versus 480 × 800 konfliktus megoldásától. A következő lépés egy dokumentált minta-áttekintés – nem egy kétértelmű táblázaton alapuló beszerzési megrendelés.
