Hardvertervezési technikák 2,0 hüvelykes HD TFT-kijelzőkhöz (480*360 felbontás, RGB interfész) kézi eszközökben

     Hardver tervezés a2,0 hüvelykes HD tájkép kijelző(480*360 felbontás, RGB interfész) a kézi eszközökben a kijelző minőségének, az energiafogyasztásnak, a fizikai helynek és a megbízhatóságnak az egyensúlyára összpontosít. A Shenzhen Hongjia Technology mérnökei által összefoglalt kulcsfontosságú tervezési technikák és szempontok a következők:

I. Interfész és jelintegritás

1. RGB interfész kiválasztása

Előnyben részesítse az RGB565 (16 bites) vagy RGB666 (18 bites) párhuzamos interfészek használatát, hogy elegendő adatsávszélességet biztosítson a 480*360 felbontáshoz 60 Hz-en (körülbelül ~20 MHz-es pixel órajel szükséges).

Ha a fővezérlő interfészfeszültsége nem egyezik az LCD-éval (pl. 1,8V vs. 3,3V), szintváltó IC-t (például TXS0108E) vagy pufferrel kombinált ellenállásosztót kell hozzáadni.

2. Signal Routing Optimization

Hosszillesztés és impedancia: Javasoljuk, hogy az RGB adatvonalakat (D[0:17]) a csoportjukon belül hosszban illessze (≤100 miles eltéréssel); az órajel vonalát (PCLK) egymástól függetlenül kell hosszában illeszteni, és a nagy sebességű zajforrásoktól távol kell elhelyezni.

Földvédelem és árnyékolás: Az FPC-n (Flexible Printed Circuit) vagy PCB-n használjon GND-vonalakat az RGB-jelek elkülönítésére a zajforrásoktól, például a háttérvilágítású PWM-től és a tápvezetékektől.

Lezárás illesztése: Ha az átviteli távolság meghaladja a 10 cm-t, soros ellenállást (22Ω–100Ω) lehet hozzáadni az LCD végéhez, hogy elnyomja a jelvisszaverődést.

II. Tápellátás és energiafogyasztás szabályozása

1. Többcsatornás tápegység kialakítása

Tipikus követelmények a következők: VDD (logikai feszültség, jellemzően 3,3 V/1,8 V), VCI (meghajtó feszültség, ~ 3,3 V) és háttérvilágítású LED meghajtó feszültsége (3,5 V és 20 V között, a sorba kapcsolt LED-ek számától függően).

Javasoljuk, hogy alacsony zajszintű LDO-t (például a TPS7A47-et) használjon a VDD és a VCI táplálására, ezzel megakadályozva, hogy a tápegységek kapcsolásából származó hullámzás zavarja a kijelző egyenletességét.

2. Háttérvilágítás energiatakarékossági stratégiák

Ez a speciális kijelző 6 LED-ből álló háttérvilágítással rendelkezik, amely nagy, 800 nites fényerőt biztosít, így még közvetlen napfényben is tiszta olvashatóságot biztosít. Alternatív megoldásként egy nagy hatékonyságú LED-meghajtó IC (például az LP8556) is használható egy hibrid vezérlési rendszer támogatására, amely kombinálja a PWM fényerő-szabályozást (a villogás elkerülése érdekében ajánlott >1 kHz) és az analóg fényerő-szabályozást.

Automatikus fényerő-beállítás: beépítve egy környezeti fényérzékelőt (például az APDS-9301-et), amely dinamikusan állítja be a háttérvilágítást a környezeti fényviszonyok alapján, ezáltal több mint 30%-os energiamegtakarítást érhet el.

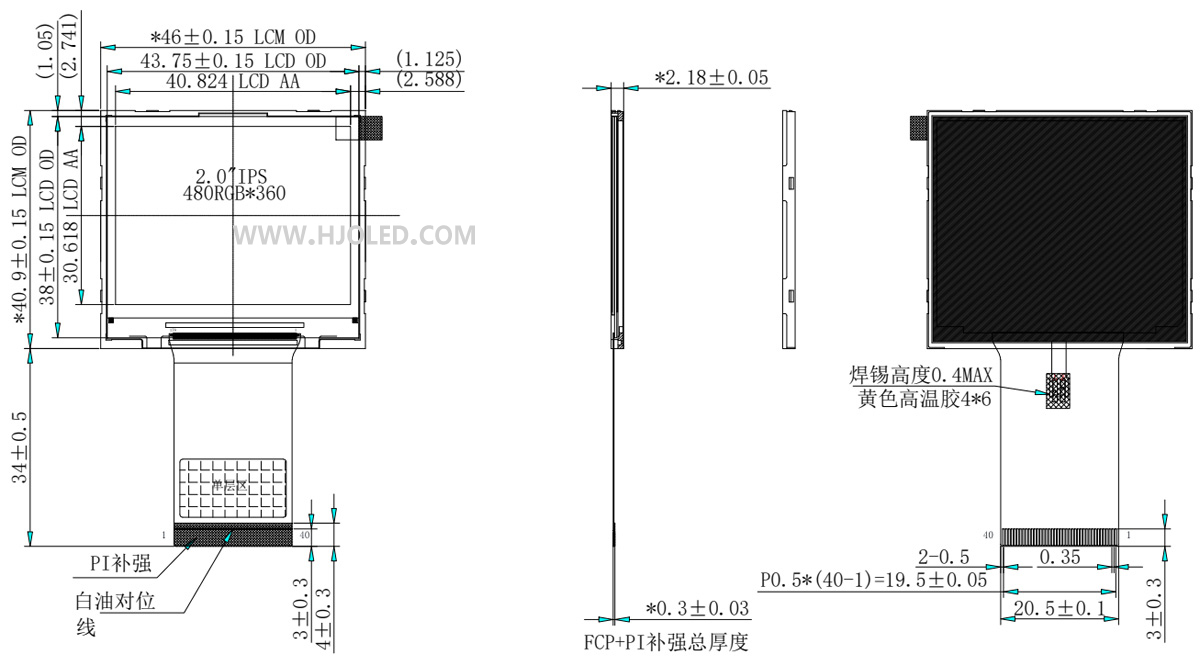

3. 2,0 hüvelykes HD TFT kijelző: Ez egy fekvő tájolású kijelző 480 × 360 képpontos nagyfelbontású felbontással. ST7701S illesztőprogram IC-t és RGB interfészt használ. Az alaplap tervezésekor feltétlenül ellenőrizni kell, hogy a gazdagép CPU támogatja-e a nagy felbontású kijelzőket és az RGB interfészt, hogy elkerüljük azokat a forgatókönyveket, amikor a CPU-nak nincs kapacitása a kijelző hatékony meghajtására. A 480 × 360-as fekvő konfiguráció 4:3 képarányú; ezért a szkennelés irányát helyesen kell konfigurálni a szoftver inicializálása során (általában a 0x36 parancs MV/MX/MY bitjein keresztül), hogy megakadályozzák a megjelenített kép 90 fokkal történő elforgatását.

III. EMC és zavartűrés

1. LCD modul árnyékolása

Helyezzen vezetőképes habot a háttérvilágítási modul és a PCB közé; emellett csomagolja be az FPC-t (Flexible Printed Circuit) rézfóliába, és földelje le a sugárzott zaj minimalizálása érdekében.

2. Tápegység leválasztása

Minden tápegység bemenetére szereljen be egy 10 μF-os kerámiakondenzátort párhuzamosan egy 0,1 μF-os nagyfrekvenciás kondenzátorral, és helyezze őket az LCD-csatlakozó közvetlen közelébe.

3. Szinkronizálási jelvédelem

Helyezzen ferritgyöngyöket (például a BLM18PG121SN1-et) sorba a HSYNC és VSYNC jelekkel a nagyfrekvenciás zajok kiszűrése érdekében.

IV. Tesztelés és ellenőrzés

1. Bekapcsolási sorrend ellenőrzéseGyőződjön meg arról, hogy a tápegység és a jel időzítési sorrendje mind a gazdavezérlő, mind az LCD-modul esetében megfelel a megfelelő adatlapokon meghatározott követelményeknek (pl. 10 ms-nál nagyobb visszaállítási impulzusszélesség).

2. Kijelző minőségének tesztelése

Használjon egyszínű és sakktábla tesztmintákat a színfoltok, a villogás és a kép megmaradásának (szellemkép) ellenőrzéséhez. Használjon oszcilloszkópot a PCLK (pixel órajel) jitter mérésére; ennek az értéknek az óraperiódus 5%-a alatt kell maradnia.

3. ESD védelem

Telepítsen egy TVS diódatömböt (például az SRV05-4-et) az FPC interfészre, hogy biztosítsa az IEC 61000-4-2 4. szintű szabványnak való megfelelést.

     A fent említett tervezési stratégiák megvalósítása révén lehetőség nyílik stabil, nagyfelbontású megjelenítési teljesítmény elérésére korlátozott fizikai helyigényen belül, ezáltal meghosszabbítva a kézi eszközök akkumulátorának élettartamát. Javasoljuk, hogy a prototípus elkészítése után elsőbbséget élvezzen az energiafogyasztás és az EMI tesztelése, valamint az FPC tartóssági validálása a tömeggyártás előkészítéseként. A Shenzhen Hongjia Technology 12 éves szaktudással büszkélkedhet az 1,14 és 12,1 hüvelykes képernyők, valamint a hozzájuk tartozó érintőképernyők kutatás-fejlesztése, gyártása és értékesítése terén. Átfogó termékpalettánk nagy felbontású, nagy fényerejű és szabálytalan alakú kijelzőket tartalmaz, amelyek sokféle interfész opciót tartalmaznak. Saját, dedikált, teljesen automatizált gyártógépekkel felszerelt gyártóüzemeinkből büszkén szolgálunk ki számos Fortune 500 vállalatot világszerte. Ezen túlmenően 36 hónapos értékesítés utáni szolgáltatási garanciát vállalunk, amely biztosítja, hogy teljes nyugalmat élvezhessen.
