2,4 hüvelykes LCD képernyő alkalmazás 6 bites soros RGB interfésszel az elektronikai termékekben

     Nagyon elterjedtek a piacon a 2,4 hüvelykes, 240*320-as felbontású LCD képernyők, amelyek interfészei általában szabványosak.  Ma a Shenzhen Hongjia Technology mérnökei egy kevésbé elterjedt felületen osztoznak: a 2,4 hüvelykes TFT-képernyőn 6 bites soros RGB interfésszel. Ez a kombináció kiváló egyensúlyt kínál a költségek, a teljesítmény és a tervezés bonyolultsága között, és széles körben használják alacsony és közepes kategóriájú eszközökben, amelyek bizonyos szintű megjelenítési minőséget igényelnek.

1. Mi az a 6 bites soros RGB interfész?

V. RGB: A képernyő egyes pixeleinek piros, zöld és kék elsődleges szín adatvonalak használatával történő meghajtására utal.

B. 6 bites: Azt jelzi, hogy az egyes színösszetevők (R, G, B) mélysége 6 bit, azaz 64 szürkeárnyalatos szint. Egy képpont kombinált színmélysége 262 ezer szín (64 * 64 * 64 = 262 144). Ez valamivel alacsonyabb színhűségű, mint a szokásos 16 bites (65 000 szín) vagy 24 bites (16,7 millió szín) RGB, de általában elegendő sok nem professzionális képalkalmazáshoz az emberi szem számára.

C. Sorozat: Ez a kulcs. A hagyományos párhuzamos RGB interfészekkel ellentétben (amelyek nagyszámú adatot és vezérlővonalat igényelnek, mint pl. VSYNC, HSYNC, DE, D0-D15/23, általában >20 sor), a soros RGB az egyes pixelek RGB-adatait egy differenciális órajelpáron (CLK+/CLK-) és 3 pár G+,-R adatsoron (G+,-R;; B+,B-) nagy sebességgel.

D. Fizikai vezetékek száma: 6 pár differenciálvezeték + lehetséges föld- és tápvezetékek, jelentősen csökkentve a vonalak számát (általában csak 8-12 fizikai kábel).

E. Protokoll: Általában a MIPI D-PHY DSI (Display Serial Interface) protokolljának egyszerűsített formáját vagy az SPI interfész magasabb szintű változatát követi. A fogyasztói minőségű 2,4 hüvelykes képernyőkön gyakran egyszerűen "soros RGB"-nek vagy "SPI RGB interfésznek" nevezik, lényegében egy sorosító segítségével a párhuzamos RGB jeleket soros adatfolyammá alakítja át.

 2. Kombinált előnyök (miért ez a kialakítás?)

A "kis képernyőméret + közepestől alacsony színmélység + soros interfész" kombinációja a következő alapvető előnyöket mutatja az alkalmazásokban:

V. Jelentősen csökkentett vezetékezés: Ez a legszembetűnőbb előny. A vezetékek számának 20+-ról párhuzamos interfészben körülbelül 10-re való csökkentése a következőket eredményezi:

Kevesebb hely szükséges a fő vezérlő és a képernyő közötti útválasztáshoz, ami potenciálisan csökkenti a PCB rétegek számát és egyszerűsíti az elrendezést.

Kisebb, olcsóbb FPC-csatlakozók használata, hely- és BOM-költségek megtakarítása.

A kevesebb vezeték alacsonyabb meghibásodási arányt eredményez a csatlakozási pontokon, és könnyebben kiküszöböli az interferencia kialakítását.

B. Csökkentett költség:

A NYÁK-költségek, a csatlakozók és az összeszerelés költségei egyaránt csökkennek a kevesebb vezeték miatt.

A fő vezérlőchip által igényelt GPIO-k száma csökken, így gazdaságosabb MCU vagy kevesebb tűvel rendelkező MPU választható.

C. Csökkentett energiafogyasztás:

A soros differenciáljelek alacsonyabb feszültségingadozással és elektromágneses interferenciával rendelkeznek, ami alacsonyabb energiafogyasztást eredményez a párhuzamos TTL szintű jelekhez képest.

A kevesebb vezeték kevesebb parazita kapacitást jelent, és ennek megfelelően csökken a meghajtáshoz szükséges teljesítmény.

D. Teljesítménykövetelmények teljesítése:

Egy 2,4 hüvelykes QVGA képernyő esetén a képpontok száma összesen 76 800. 60 Hz-es frissítési gyakoriság mellett a szükséges adatsávszélesség körülbelül: 76800 * 18 bit/pixel * 60 Hz ≈ 83 Mbps. Még 6 bites szín (18 bit/pixel) esetén is több mint elegendő a soros interfész tipikus sebessége (több száz Mbps-től 1 Gbps-ig terjedő sebesség), így bőséges mozgásteret hagyva.

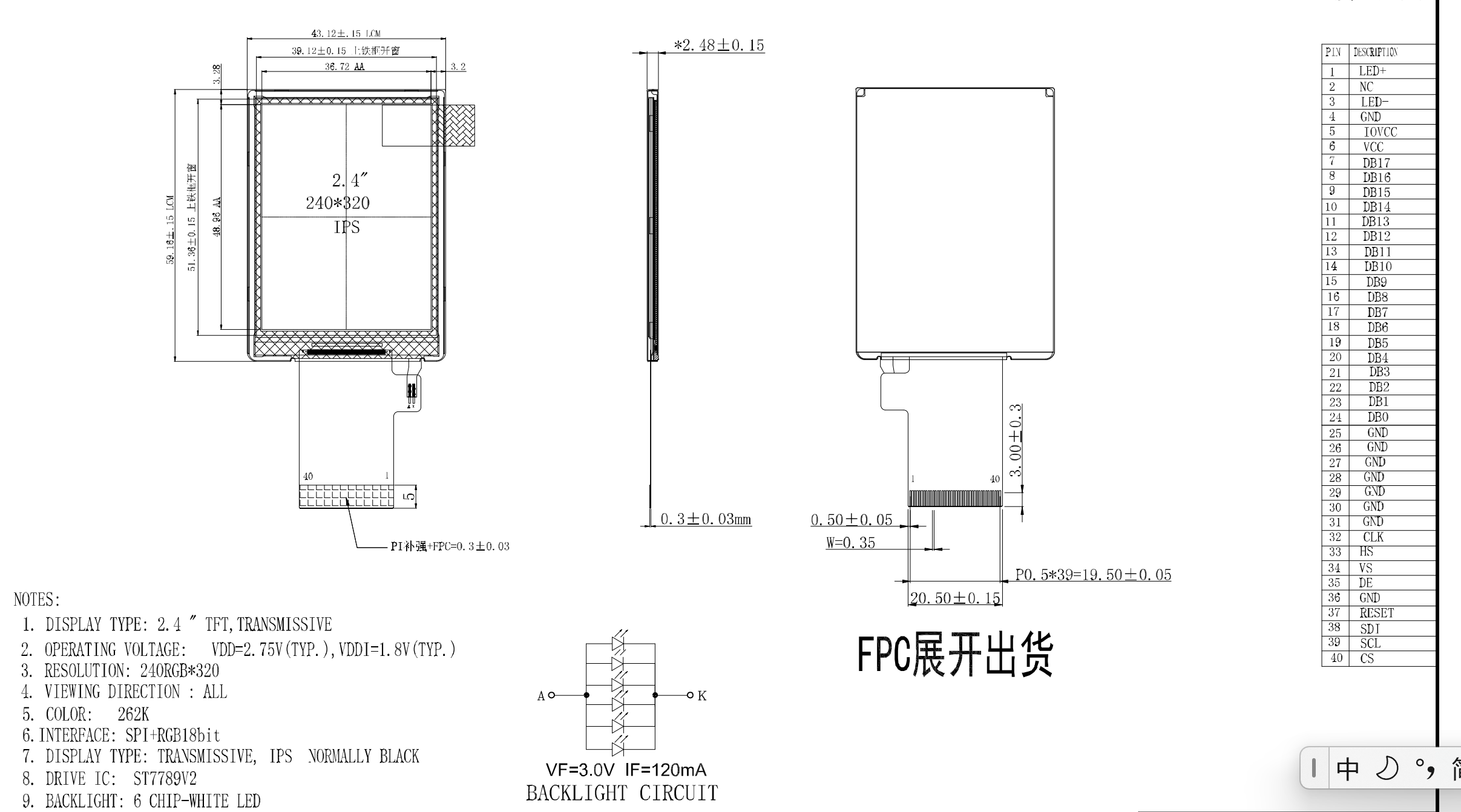

     A Shenzhen Hongjia Technology 2,4 hüvelykes, 6 bites soros RGB interfésszel rendelkező, HJ2408-18-A1 típusú LCD kijelzőket gyárt tömegesen.  Várjuk vásárlóink ​​érdeklődését e-mailben. A 2,4 hüvelykes LCD-képernyő 6 bites soros RGB interfésszel egy rendkívül optimalizált beágyazott megjelenítési megoldás. Az interfész szerializálásának kulcsfontosságú technológiája révén egyszerűsített tervezést, nagyobb megbízhatóságot és csökkentett összköltséget ér el anélkül, hogy jelentősen feláldozná a vizuális élményt (kis méretű, nem professzionális képalkalmazások esetén), így a modern kompakt okoseszközök kijelzőinek egyik klasszikus választásává válik.
