Alkalmazási forgatókönyvek elemzése 1024×600 felbontású, 7 hüvelykes IPS fekvő képernyőhöz, 2 csatornás MIPI, 24 PIN kapacitív érintőképernyő

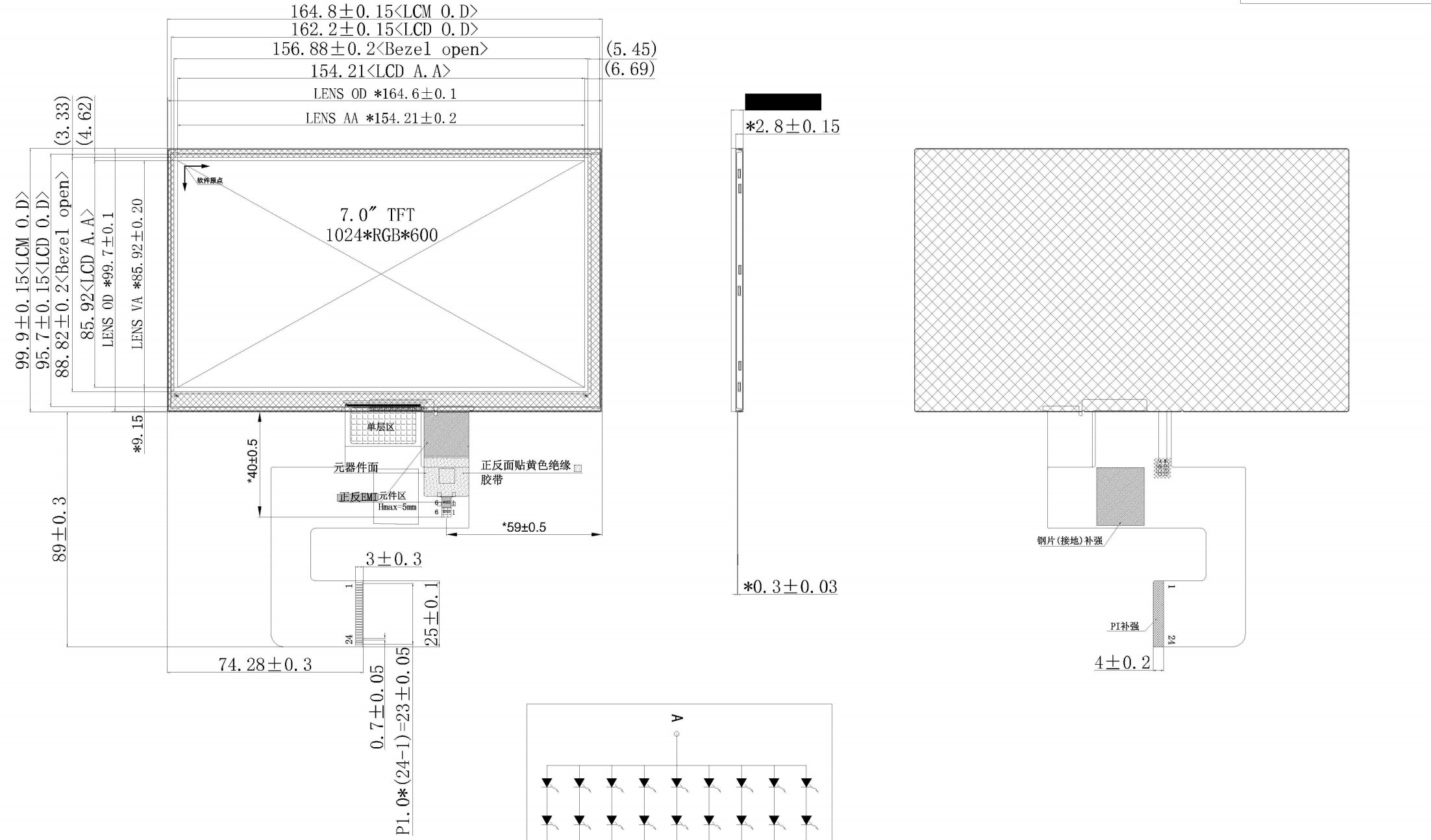

       A 7 hüvelykes TFT fekvő képernyők jellemzően 1024*600-as felbontással és 4 csatornás MIPI interfésszel rendelkeznek. A 2 csatornás LCD-képernyők ritkák, a kapacitív érintőképernyő-kábelt az LCD-képernyőkábellel integrálók pedig még ritkábbak, ami megnöveli a hardvermérnökök munkáját. A Shenzhen Hongjia Technology mérnökei sikeresen sorozatban gyártottak 7 hüvelykes IPS fekvő képernyőket 1024*600 felbontással, 2 csatornás MIPI interfésszel és kapacitív érintőképernyővel. A 24 PIN-es csatlakozó integrálja az érintőképernyőt és a kijelző jeleit, egyetlen kábeles interfésszel a könnyebb vásárlói tervezés érdekében.

       7 hüvelyk, 1024 × 600 (körülbelül 15:9 képarány, közel 16:9). Ez egy tipikus belépő-középkategóriás kijelző specifikáció, költséghatékony, és képes kielégíteni a legtöbb alapvető grafikus felület megjelenítési igényét, de pixelsűrűsége (kb. 169 PPI) nem olyan magas, mint a nagyobb felbontású képernyőké. Az IPS (In-Plane Switching) olyan előnyöket kínál, mint a széles látószög, a jó színvisszaadás és a nagy konzisztencia. A betekintési szögtől függetlenül a szín és a fényerő csillapítása minimális, így ideális olyan alkalmazásokhoz, amelyek több nézőt vagy különböző szögből történő kezelést igényelnek (például ipari vezérlés, intelligens otthoni vezérlőrendszerek és hordozható eszközök).

Előnyök és alkalmazható forgatókönyvek:

1. Költség-teljesítmény egyensúly: Ez a kombináció kiváló értéket kínál. Az IPS kiváló megtekintési élményt biztosít, a MIPI pedig helyet takarít meg az alaplapon és energiafogyasztást takarít meg. Két csatorna elegendő sávszélességet biztosít 1024×600@60Hz-en.

2. Beágyazott és hordozható eszközökhöz preferált:

A. Ipari HMI: Ipari érintőképernyők, műszerinterfészek; az IPS széles látószöge lehetővé teszi a kezelők számára, hogy különböző pozíciókból tisztán lássanak.

B. Smart Home Control: Otthoni vezérlőpanelek, intelligens átjáró kijelzők; a MIPI interfész megkönnyíti az eszközök miniatürizálását.

C. Hordozható orvosi eszközök: Kézi vizsgálóműszerek magas energiafogyasztási és megbízhatósági követelményekkel.

D. Autóipari utángyártott/kiegészítő kijelzők: Például tolatókamerák, hátsó ülések szórakoztató rendszerek (figyelembe kell venni az autóipari követelményeket).

E. Kereskedelmi eszközök: POS automaták, önkiszolgáló terminálok, sorba állító rendszerek.

F. Alacsony fogyasztású IoT-eszközök: Fejlett információmegjelenítő terminálok. 3. Sávszélesség-szükséglet elemzése: Számítsa ki a szükséges hozzávetőleges sávszélességet.

3 pixeles óra ≈ (vízszintes képpontok + kiürítés) × (függőleges sorok + kiürítés) × frissítési gyakoriság. Egyszerűsített becslés: 1024×600@60Hz, RGB888 (24 bites színmélység).

Adatsebesség ≈ 1024 × 600 × 60 × 24 ≈ 884 Mbps. A MIPI DSI 2 sávok tipikus elméleti sávszélessége meghaladja az 1 Gbps-ot (az adott órajel frekvenciától függően), ami elegendő ahhoz, hogy ezt a felbontást bizonyos tartalékkal zökkenőmentesen hajtsa meg.

      Összefoglalva, a 7 hüvelykes IPS (1024 × 600) fekvő kijelző MIPI 2 sávokkal egy kiforrott megoldás, amely kiváló egyensúlyt biztosít a költségek, a kijelző hatás, az energiafogyasztás és a helyfoglalás terén. Nagyon alkalmas különféle középkategóriás beágyazott kijelző-alkalmazásokhoz, különösen olyan esetekben, amikor széles látószöget, színkonzisztenciát és helytakarékosságot igényelnek.
