A flexibilis kijelzőkábelekhez érdemesebb B TO B csatlakozót vagy aranyujjas csatlakozót használni?

       Sok vásárló találkozik ezzel a problémával a kijelző kiválasztásakor: egyes rugalmas kijelzőkábelek B2B csatlakozókat használnak, míg mások közvetlen aranyujjas csatlakozókat. Bizonytalanok, hogy melyiket válasszák. A Shenzhen Hongjia Technology Engineering egyszerű elemzést nyújt itt:

1. Csatlakozómegoldás

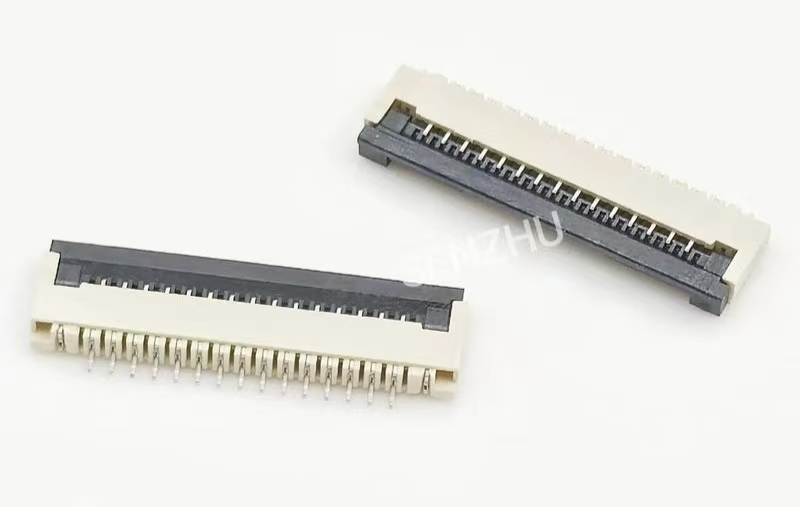

Ehhez a módszerhez külön csatlakozóra van szükség (általában ZIF vagy LIF csatlakozó), amelyet az alaplapra kell forrasztani. A rugalmas áramköri lapot közvetlenül ebbe a csatlakozóba kell beilleszteni, és egy reteszelőkarral rögzíteni.

· Előnyök:

· Nagy megbízhatóság: A mechanikus reteszelő mechanizmus erős kapcsolatot biztosít, hatékonyan ellenáll a vibrációnak és ütésnek, valamint stabil érintkezési ellenállást biztosít.

· Könnyű összeszerelés és javítás: Könnyen használható a kezelők számára, nagy beállítási tűréssel. Ha a képernyő vagy a kábel megsérül, a reteszelő mechanizmus könnyen kinyitható a cseréhez az alaplap sérülése nélkül.

· Interfészvédelem: A csatlakozó „áldozatként” működik, mivel a kopás elsősorban magán a csatlakozón jelentkezik, míg az alaplap forrasztóbetétjei védettek. A csatlakozó cseréje sokkal olcsóbb, mint az alaplap javítása.

• Hátrányok:

• Helykihasználás: Maga a csatlakozó bizonyos magassággal rendelkezik, ami kihívást jelent az extrém vékonyságra és könnyedségre törekvő kialakítások számára.

• Magasabb költség: Növeli a csatlakozó anyagköltségét.

• Összetett szerkezet: Helyet és magasságot igényel a csatlakozó számára az alaplap elrendezésén belül.

2. Közvetlen arany ujjbeillesztési megoldás

Ez a módszer közvetlenül beilleszti az FPC-kábel arany ujjait (az aranyozott betéteket) az alaplap megfelelő rugókba vagy nyílásaiba, a külső szerkezetek (például fémpajzsok, csavarok vagy műanyag keretek) nyomására támaszkodva az érintkezés fenntartása érdekében.

• Előnyök:

• Extrém vékonyság és könnyűség: Kiküszöböli a csatlakozó magasságát, így ez a preferált megoldás az ultravékony kialakítások eléréséhez.

• Alacsony költség: Kiküszöböli a csatlakozót, jelentősen csökkentve a tömeggyártás költségeit.

• Egyszerű felépítés: Leegyszerűsíti az alaplap elrendezését.

• Hátrányok:

• Magas megbízhatósági kockázat: Az érintkezés minősége teljes mértékben az alkalmazott külső nyomás egyenletességétől és tartósságától függ. Hosszabb ideig tartó használat után a nyomás meglazulhat, ami rossz érintkezéshez vezethet. A rezgés és a cseppek is könnyen befolyásolhatják a csatlakozást.

• Nehéz összeszerelés: Az igazítás rendkívüli pontosságot igényel, általában automatizált berendezést igényel. A kézi működtetés nehézkes, és hajlamos az arany ujjak sérülésére az eltolódás miatt.

• Szinte lehetetlen javítani: Néhány behelyezés és eltávolítás után az arany ujjak elkophatnak vagy megsérülhetnek. A javítás során a kábel közvetlen meghúzása az arany ujjak leválását vagy az alaplap érintkezőinek deformálódását okozhatja, ami maradandó károsodást okozhat.

3. Hogyan válasszunk?

• Válasszon csatlakozót, ha:

• A terméknek magas megbízhatósági követelményei vannak, és ki kell bírnia bizonyos vibrációs és ütési környezeteket (pl. autóipari kijelzők, ipari berendezések).

• A terméknek könnyen gyárthatónak és javíthatónak kell lennie (pl. hagyományos laptopok, monitorok).

• Hagyományos fogyasztói elektronikai termékek, ahol a belső tér nincs rendkívül korlátozott.

• Válasszon közvetlen arany ujjú csatlakozót, ha:

• A vékonyság és a könnyűség a legmagasabb prioritás, és bizonyos karbantarthatóság és könnyű összeszerelés is elfogadható (pl. belső csatlakozások csúcskategóriás ultravékony laptopokban és táblagépekben).

• A rendkívül költségérzékeny és hatalmas gyártási mennyiséget igénylő, nagy pontosságú automatizált berendezések magas összeszerelési hozamot biztosítanak.

• „Eldobhatónak” tervezték, szinte nem igényel szétszerelést az összeszerelés után (pl. sok mobiltelefon képernyőkábel-csatlakozásai).

     A mai fogyasztói elektronikai iparban mindkét technológiát széles körben használják, gyakran ugyanabban a készülékben jelennek meg. Például egy ultravékony laptopban az alaplap és a képernyő közötti fő kapcsolat a vékonyság érdekében közvetlen aranyujjas csatlakozókat használhat, míg az alaplap és az olyan alkatrészek, mint az érintőpad és a billentyűzet közötti kapcsolatok hagyományos csatlakozókat használhatnak. Ha a megbízhatóság és a karbantarthatóság fontosabb, mint a vastagság töredékének megtakarítása, akkor a csatlakozók megbízhatóbb és érettebb választás. Ha ultravékony, költségérzékeny új terméket épít nagy pontosságú automatizált gyártósorral, alaposan fontolja meg a közvetlen aranyujjas csatlakozós megoldást.
