Hogyan lehet megkülönböztetni az LCD képernyő rugalmas kábelének minőségét

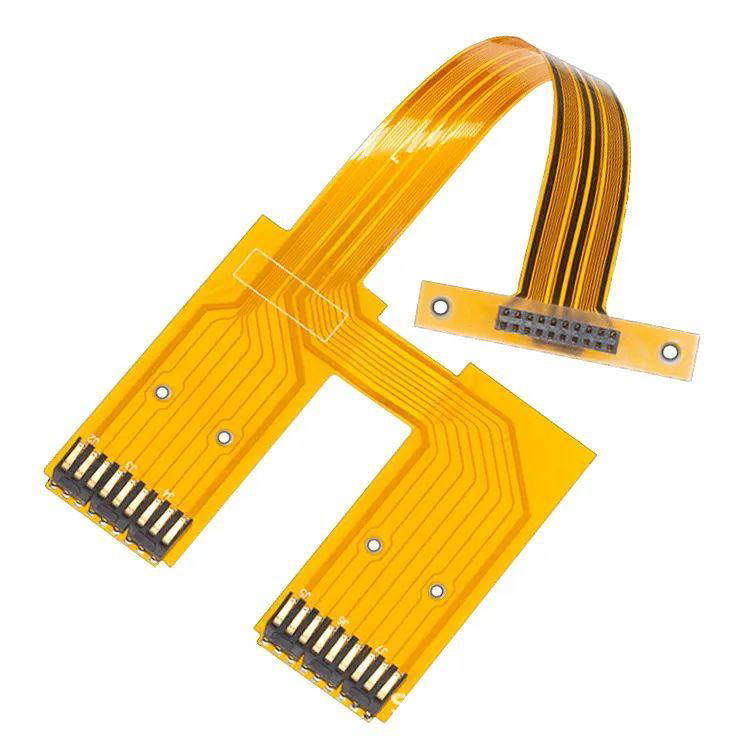

     Az ügyfelek gyakran azt kérdezik, hogyan lehet megkülönböztetni az LCD képernyő rugalmas kábeleinek minőségét. Mindenekelőtt tudnunk kell, hogy mi a rugalmas kábelek. A rugalmas kábeleket rugalmas lapos kábeleknek (FFC) is nevezzük. Ezeket elsősorban az LCD képernyők és más áramköri táblák csatlakoztatására használják a jelek vagy az energia továbbításához. A minőség közvetlenül befolyásolja a megjelenítési hatást és a stabilitást.

      Ha az ügyfelek a képernyőn megjelenő problémákkal szembesülnek, és meg akarják ellenőrizni, hogy azok rugalmas kábelek okozják -e őket, akkor a következő szempontokból ellenőrizhetik, ideértve a megjelenést, az anyagot, a folyamatot és a funkcionális tesztelést, hogy megkülönböztessék:

Meg kell jegyezni, hogy a kijelző képernyője általában nem a rugalmas kábel miatt, hanem az interfész oxidációja vagy az alaplap problémái miatt, de a rugalmas kábelt a legkönnyebben ellenőrizhető, mint csatlakozó alkatrész. Ezért a problémák megkülönböztetésekor több tényezőt átfogóan kell figyelembe venni, és nem csak egy pontot nem tekinthet.

A. Megjelenés -ellenőrzés: Az FPC minőségének előzetes megítélése

1. Felület integritása

· Kiváló minőségű rugalmas kábel: Sima és sima felület, karcolások, repedések, bemélyedések vagy gyűrések nélkül (különösen a széleken és a redőknél).

· Rossz minőségű rugalmas kábel: Lehet, hogy nyilvánvaló karcolások, a felület hámozása vagy a helyi kiemelkedések/depressziók a rossz termelési folyamat miatt (könnyen elrejthetők a szennyeződés vagy a törés).

2. Arany ujj (érintkező vége) állapota

Az aranyujj a rugalmas kábel és az interfész közötti kapcsolat kulcsfontosságú része, amely közvetlenül befolyásolja az érintkezési teljesítményt:

· Kiváló minőségű: Az arany ujj egyenletes színű (fényes arany), nincs oxidréteg a felületen (nincs fekete vagy fehér), nincs karcolás vagy deformáció, és tiszta élek.

· Rossz minőségű: Az aranyujj sötét, oxidált (fekete/fehér), karcolt, vagy a széle durva lehet a gyenge penész pontosság miatt (könnyen elakadhat vagy rossz érintkezés, ha a felületbe helyezik).

3. A kábeltest rugalmassága és szilárdsága

A rugalmas kábelnek figyelembe kell vennie mind a "lágyságot", mind a "keménységet", és az ismételt hajlítás után nem könnyű megtörni:

· Kiváló minőségű: A kábeltest természetesen visszapattanható, ha kézzel finoman hajtogatják (nem erőszakos hajlítás), nyilvánvaló ráncok nélkül; A vezető (belső rézhuzal) nyújtáskor nem rendelkezik törési hanggal.

· Rossz minőség: Lehet, hogy túl merev (a szigetelő réteg túl vastag) vagy túl puha (a vezető túl vékony), és többször meghajolhat vagy megszakadhat (a szigetelő réteg és a vezető elválasztva).

B. Anyag és folyamat: meghatározza a tartósságot és a jelátvitelt

1.

A szigetelő réteg (a vezetéket becsomagoló külső réteg) és a burkolatréteg (az aranyujj védelmére történő bevonat) anyagának közvetlenül befolyásolja a hőmérséklet -ellenállást és a korrózióállóságot:

· Kiváló minőségű: Általában a PET (poliészter) vagy a magas hőmérséklet-ellenálló PVC-t használják, erős hőmérsékleti ellenállással (-40 ℃ ~ 125 ℃) és kémiai korrózióállósággal;

· Rossz minőség: Használhat újrahasznosított műanyag vagy olcsó PVC-t, rossz hőmérsékleti ellenállással (lágyulás és deformáció magas hőmérsékleten).

2.

A vezetők többnyire rézfólia vagy konzerv rézhuzal, ami közvetlenül befolyásolja a vezetőképességet és az oxidációs ellenállást:

· Kiváló minőségű: A vezető nagy puritási elektrolitikus réz (≥99,9%), egyenletesen ónosított (közepes vastagság), és nincs oxidációs foltja; A keresztmetszeti terület megfelel a standardnak (például 0,1 mm², 0,15 mm² stb.), És az ellenállás értéke alacsony (igazolható, ha az on-rezisztenciát multiméterrel mérjük).

· Rossz minőségű: Újrahasznosított réz vagy szennyezett réz használható, az ónos réteg vékony és egyenetlen (a helyi réz expozíció könnyen oxidálható), a vezető túl vékony (nem elegendő keresztmetszeti terület), és az ellenállási érték magas (a jel csillapítását vagy elégtelen energiaellátást okozza).

3. Crimping folyamat (összeszerelés csatlakozóval)

Ha a rugalmas kábelt a csatlakozóval (például az FPC csatlakozóval) szüntették meg, akkor a krimping minőségét ellenőrizni kell:

· Kiváló minőségű: A krimping szoros, a vezető teljes érintkezésben van a csatlakozócsapokkal (nincs diszlokáció vagy meglazulás), a szigetelő réteg pontosan megszakad (nincs maradék tapadás) és az általános szilárdság.

· Rossz minőségű: laza krimping (elégtelen érintkezés a vezető és a PIN -kód között), maradék szigetelő réteg (lehetséges rövidzárlat) vagy eltolási helyzetben (az egyes csapok nem vezethetők).

C. Funkcionális teszt: Ellenőrizze a tényleges teljesítményt

Lehet, hogy a megjelenés és az anyag alapján megítélve nem elég, és a tényleges teszt megerősítésére van szükség:

1. Folyamatossági teszt (multiméter)

Használja a multiméter ellenállási tartományát (BEEP tartományát) a csapok folytonosságának mérésére, amelyek a rugalmas kábel mindkét végén az arany ujjaknak megfelelőek:

· Jó minőségű: Az összes elvégzendő csapnak sípolnia kell (ellenállás ≤ néhány ohm); A csatlakozási követelmények nélküli csapokat nem szabad elvégezni (végtelen).

· Rossz minőségű: Lehet, hogy egy áramköri törés (egy bizonyos csap sem sípolható), rövidzárlat (irreleváns csapok vezetése) vagy rendellenes ellenállási érték (például> 10Ω, ami jelcsillapítást eredményez).

2.

Ha az LCD képernyőn olyan problémák vannak, mint a képernyőzaj, a villogás, a fekete képernyő stb., Akkor egy ismert, kiváló minőségű puha kábelre cserélhető:

· A csere utáni normál kijelző → Az eredeti puha kábel sérült vagy rossz minőségű lehet;

· A csere után még mindig rendellenes → A probléma lehet a képernyőn, az alaplapon vagy az interfészen.

3. tartóssági teszt (hosszú távú felhasználási megfigyelés)

A magas frekvenciájú felhasználási forgatókönyvek (például mobiltelefonok, monitorok) esetén a lágy kábel teljesítménye ismételt dugás, valamint a behúzás és a hajlítás után megfigyelhető:

· Kiváló minőségű: több hónapos használat után nincs rossz érintkezés vagy törés;

· Alacsony minőségű: arany ujj -oxidáció, a kábel test törése vagy a jel instabilitása rövid időn belül (például 1 ~ 2 hét).

      A fenti ítéletek alapján a kiváló minőségű lágy kábeleknek meg kell felelniük a következő követelményeknek: A megjelenésnek nincs károsodása, a fényes arany ujjak oxidáció nélkül, hőálló és korrózióálló anyagok, jó karmestervezetés és pontos krimplációs folyamat. Ha a kijelző rendellenes, adjon prioritást a puha kábel (különösen az arany ujjak és kanyarok) ellenőrzéséhez, amelyet gyorsan ellenőrizhetnek a csere módszerrel és a multiméter teszttel. A Shenzhen Hongjia technológia az 1,14 hüvelykes 12 hüvelykes LCD-képernyők kutatására és fejlesztésére, gyártására és értékesítésére összpontosít, és a támogató érintőképernyőkre, 12 éves ipari tapasztalattal. Az általunk használt FPC -k nagyon megbízhatóak, ellenállnak az oxidációnak és jó rugalmassággal rendelkeznek. A plug-in arany ujjak aranytartalma 1,5–2,0 μ, amely alkalmas katonai ipar, műszerek és felszerelések, fogyasztói elektronika és egyéb termékek számára. Számos Fortune 500 társaságot szolgáltunk fel, és dicséretet kaptunk az ügyfelektől. Termékeinknek 12 ellenőrzési folyamaton kell menniük a bejövő anyagoktól a szállításig, hogy az ügyfelek ne aggódjanak.
